耐磨涂层胶耐磨性检测

表面粘涂技术作为一种表面技术,因其具有工艺简单.无需特殊设备。且不会使零件产生热影响区等诸多优点.越来越受到人们重视.本文试验研制了一种环氧耐磨涂层胶.并对影响其粘涂层性能的因素进行了系统研究，以期应用于机械零件的耐磨损修复和预保护涂层。

1试验方法

本试验用耐磨涂层胶的组成:基料为环氧树脂E-44;固化剂为乙二胺;增韧剂(同时作为稀释剂1为邻苯二甲酸二丁脂:填料为玻璃纤维和SiC粉末。

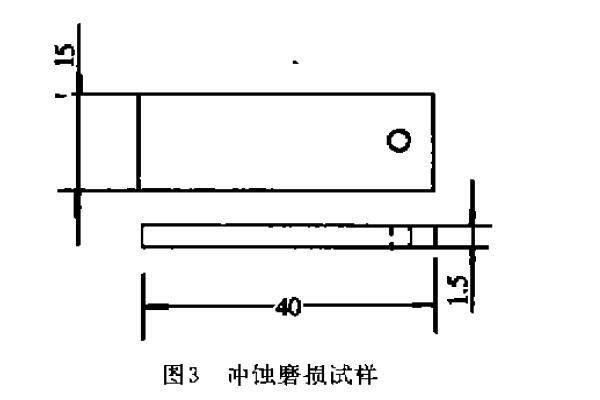

本文测定了耐磨涂层胶的剪切强度及涂层的冲蚀磨损率:剪切强度试样尺寸如图1所示，试样拉伸任WE/30型液压式万能试验机上进行。冲蚀磨损试验在自制的类浆罐式浆体冲蚀磨损试验机上进行。其主轴转速500r/min,试样的线速度是0.8m/s.冲蚀磨损试样尺寸.两面涂胶.试

Om一-涂层冲蚀磨损失重(g):

冲蚀磨损表面积

以未涂胶的A.钢试样作为标准试样测量其冲蚀磨损之后的金属失重.相对耐磨性定义为未涂胶试样的冲蚀磨损率与涂层试样冲蚀磨损率的比值,比值越大，耐磨性越好。试验在含有SiO2颗粒的109的盐酸溶液中进行.Si0):的粒度为30" .S(O):与水的质量比为3:1。
