固化剂、增韧剂对耐磨涂层胶剪切强度及冲蚀磨损率的影响

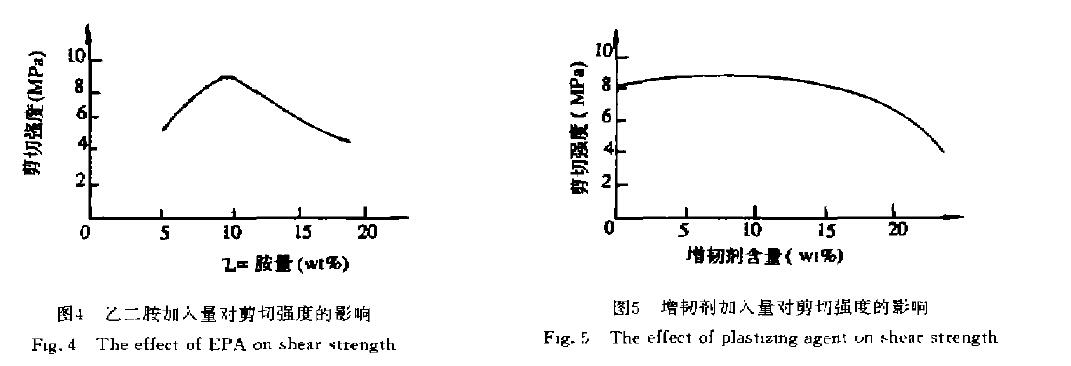

固化剂乙二胺加入量对涂层剪切强度的影响见图4.固化剂加入量少,固化不完全.耐磨涂层胶不能发挥应有的强度;但固化剂加入量过多时会使耐磨涂层胶脆性增大.使剪切强度降低。当固化剂加入量在10%左右时.其剪切强度出现一峰值.剪切强度可达9MPa.

此时固化剂加入量比理论计算量大一些:

增韧剂邻苯二甲酸二丁酯同时又是稀释剂,增韧剂的加入,明显减少了涂层的脆性.其稀释作用也较明显。增韧剂对剪切强度的影响见图5.加入量小于15%时,对剪切强度的影响不大,但当加入量大于20时，剪切强度明显降低。

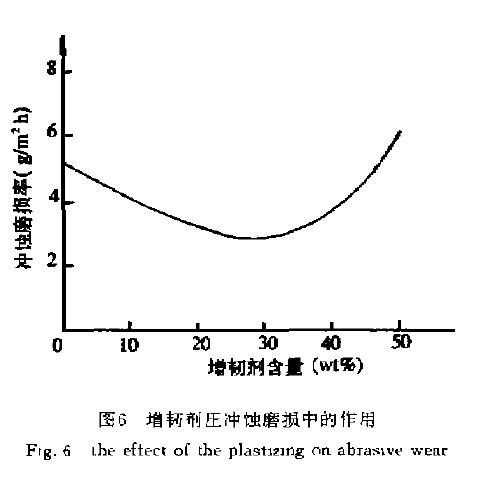

增韧剂加入量对冲蚀磨损的影响较大<见图6),由于增韧剂对耐磨涂层胶韧性的改善,在加入量小于30%时,随增韧剂加人量的增加,冲蚀磨损率逐渐降低:增韧剂加入量在30%左右时,冲蚀磨损率达最低值，此时相对耐磨性为91.但随着增韧剂加入量的继续增加，由于耐磨涂层胶强度的显著下降,冲蚀磨损率显著升高。
