耐磨防水陶瓷的高耐磨涂料

 　　耐磨防水陶瓷涂料是我公司与部队合作研发的新型节能涂料，其主要耐磨骨料、超微粉体和无机聚合物分散液组合而成，涂料固化后颗粒紧密堆积，因而没有较大的宏观缺陷，体积密度大，其常温下强度可达210Mpa以上，是普通混凝土和耐火浇注料无法比拟的。

　　原料主要采用离子化合物和部分人工合成共价化合物，离子键和共价键属强结合键，而结合系统由于采用复合强化措施和特殊处理，形成化学结合，所以强度和刚度很大，可有效抵御的高速冲击力和剪切应力。

　　由于采用了耐酸和耐碱的特殊原料，涂层性能稳定，不会和介质发生反应，同时耐磨防水涂料的原料多为高温合成材料，晶体发育好，结构完整，不受环境因素的影响，是最好的惰性材料之一，因而可有效抵御环境介质作用和各种化学腐蚀。

　　 耐磨防水涂料的耐磨性实验结果为：

　　 （1） 对比材料：耐磨防水涂料、16Mn耐磨钢、65Mn耐磨钢、耐火浇注料和耐磨陶瓷片。

　　 （2） 实验条件及过程：时间：15min；介质：0.5~1mm的金刚砂；速度：120m/s；喷口到样块的距离：230mm；喷口和样块的角度：90°。

　　 （3） 结论：常温耐磨防水涂料的耐磨性能是16Mn钢的10倍、65Mn钢的9倍、耐火浇注料的50倍，随着使用温度的提高耐磨防水涂料的耐磨性能变化很小。

　　耐磨防水涂料物理性能：

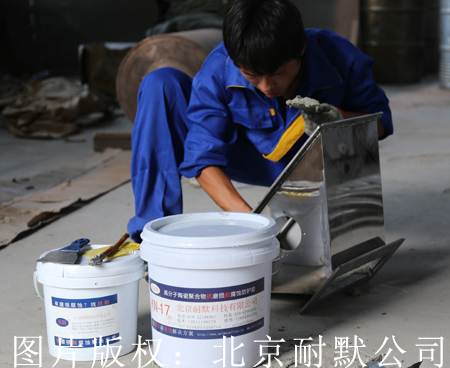

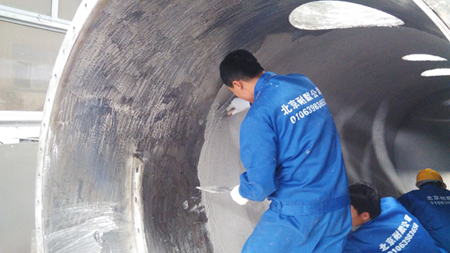

　　 施工方法：耐磨涂料施工简便，可采用刷涂、抹涂或喷涂的方式施工，如果是采用喷涂，喷枪无气高压喷枪，可得到最佳效果。

　　 1、涂刷物体或设备最佳表面温度是10--60℃，不能直接涂在正在运行的低温和高温物体上。涂完耐磨涂料后一定要放置在常温下固化24小时以上。

　　2、开桶搅拌，搅拌均匀。

　　3、将被保护物体表面的锈渍、油污、灰尘要清洗干净，待水分完全干燥后方可施工。

　　4、正常冲蚀情况下，涂料仅需涂刷两遍，厚度1.5mm。涂刷完毕后需放置在常温环境下固化24小时后方可投入使用。

　　5、涂料可涂覆在各种材质物体上。

　　6、喷涂设备和工具用完后应及时用清水冲洗。
