涂层材料选择与硬度、涂层厚度、摩擦系数及使用温度的对应表

2018-11-13 10:36:05 点击：

北京耐默公司研制的KN60涂层可根据要求提供以下金属材料，以适应不同工况需求：

1、ZrCN复合涂层：兰灰色，硬度2500Hv，涂层厚度1-4μm，摩擦系数0.3，最高使用温度550°C，特点是通用性强；

2、TiN单层涂层：金黄色，硬度2300Hv, 涂层厚度1-4μm，摩擦系数0.4，最高使用温度500°C，是高性价比涂层；

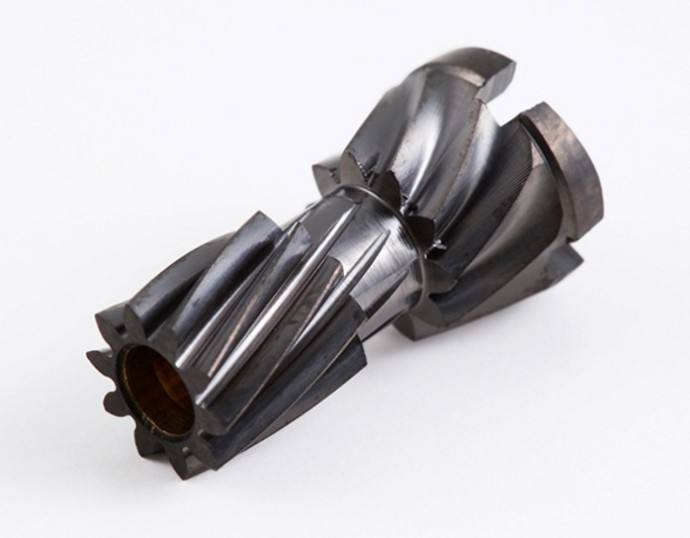

图（1）TiN单层涂层用于工具表面，特别是切割工具

3、TiALN复合涂层：紫色，硬度3200Hv, 涂层厚度1-4μm，摩擦系数0.5，最高使用温度800°C，特点是通用性强；

4、ALTiN复合涂层：黑色，硬度3400Hv, 涂层厚度1-4μm，摩擦系数0.5，最高使用温度900°C，特点是高速高硬度加工；

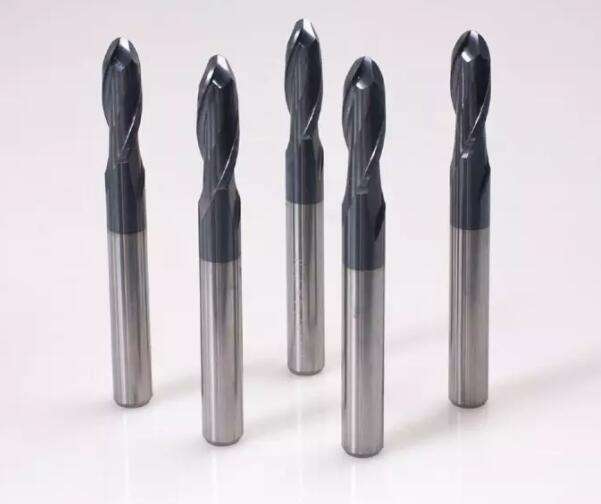

图（2）用于钻具表面，延长了钻具的使用寿命

5、TiALCrN涂层：亚黑色，硬度3500Hv, 涂层厚度1-4μm，摩擦系数0.6，最高使用温度1000°C，适用于特殊加工领域；

6、TiCN渐层涂层：灰黑色，硬度3000Hv, 涂层厚度1-4μm，摩擦系数0.4，最高使用温度400°C，是高韧性通用涂层；

7、CrN渐层涂层：银亮色，硬度2000Hv, 涂层厚度3-15μm，摩擦系数0.5，最高使用温度700°C，适用加工铜、钛、模具；

8、DLC涂层：黑彩色，硬度1000~4000Hv, 涂层厚度0.5-2μm，摩擦系数0.05，最高使用温度400°C，适用于有色金属、石墨、塑胶。

图（3）挤出设备上使用的DLC涂层，耐磨性还可以

不同的涂层材料性能不同，一定要根据使用工况合理选择材料。
