耐磨涂层可保证多晶硅纯度

北京耐默公司是专解决磨损的技术创新型公司，碳化钨涂层工艺可以满足耐损耗的需要。这顶独特的工艺将碳化钨， 镍， 铬， 硼结合成既有碳化钨的硬度， 又有抗腐蚀性的无可比拟的保护层。耐磨层与基体材料具有482.65MPa（7000Psi）冶金结合强度，不会发生缺口，爆裂和剥落的现象。

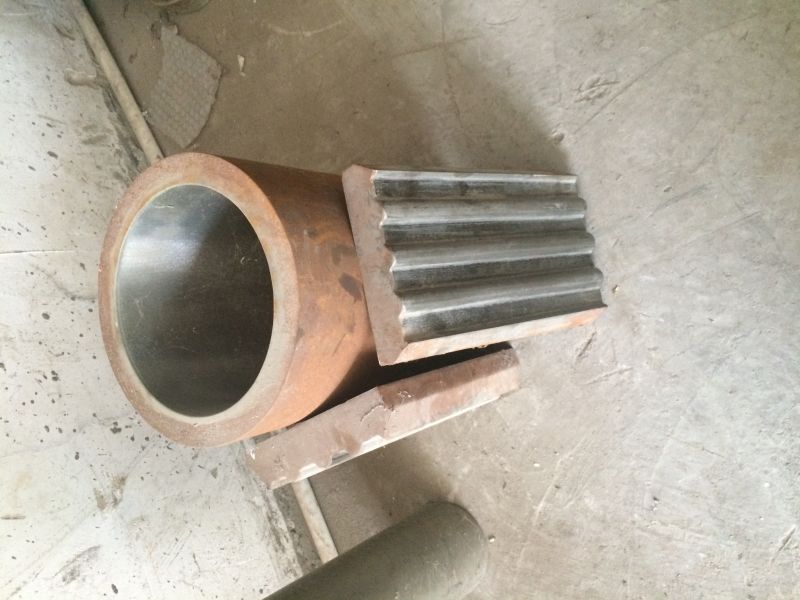

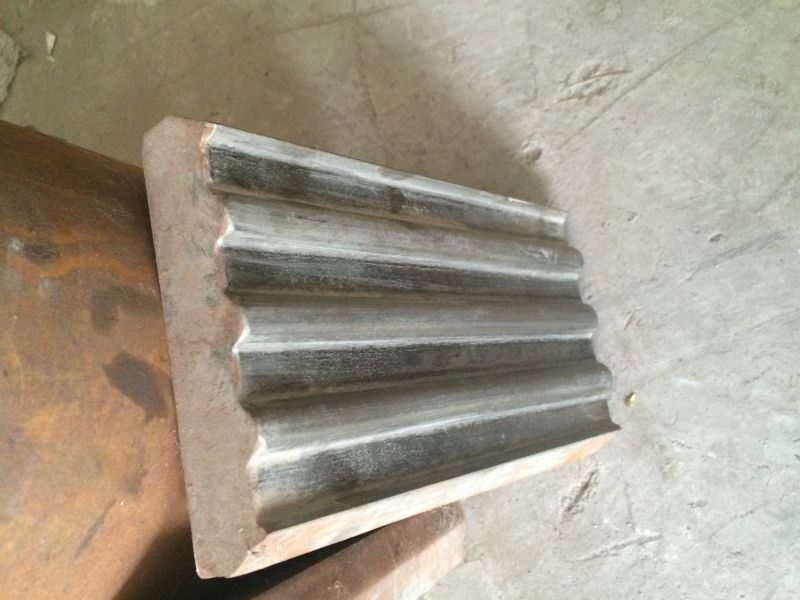

图（1）真空炉烧结的耐磨涂层
耐磨层组份（重量百分比）
碳化钨：62%  镍：30%  铬：6%  其它：2% 碳化物总量：68%
耐磨层性能

密度（g/cm3） 12.18  热传导性(BTU in/h●ft2●°F)  230 冶金界和强度(MPa) >482.65MPa 孔积率<3% 硬度 (HRC) 64-70

注意事项：
A：基材为304不锈钢，使用温度最好在600度以内，如若温度较高，可选择2530耐热钢。
B：因为本工艺是在高温状态下加工，进行冶金结合，但由于不锈钢管的壁厚为3mm，会有加工变型，如若能增加壁厚，最好在5mm以上。
C:此工艺产品不可在纯氧状态下工作，以防氧化。
多晶硅给料器采用高硬度耐磨涂料后满足了客户硅粉纯度要求，保证了多晶硅不被污染。
